A zár lemérésénél két méretet kell megmérni:
-

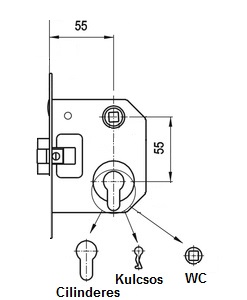

Az egyik a kilincs-lyuk távolság, azaz a kilincstengely közepe és a hengerzárbetét, vagy a kulcslyuk kerek részének közepe, vagy a WC zár alsó tengelyének közepe közötti távolság. Ez jellemzően 90, vagy 55 mm, de lehet 72, 75 vagy akár 92 mm is (ez utóbbi leggyakrabban akkor, ha a záráshoz a kilincset fel kell tolni, de nem csak abban az esetben).
-

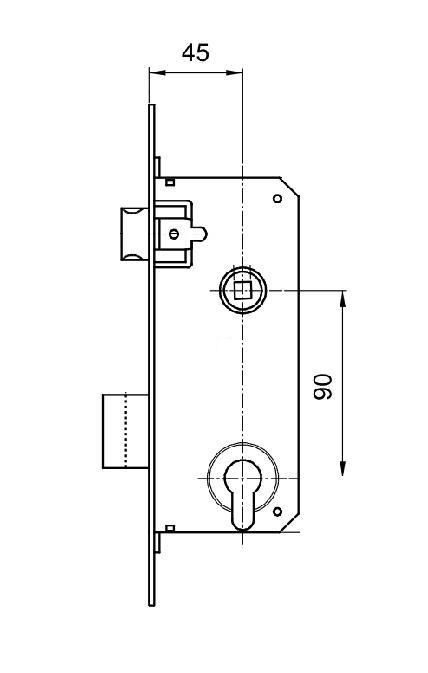

A másik fontos méret a zár mélysége, azaz a kilincs, vagy a zárbetét/kulcslyuk/WC zár tengelyének közepe és a zártest széle közötti távolság. A zártest szélét a nyitott ajtónál látható fém szélétől mérjük, amibe a zárnyelv nyitott állapotban visszahúzódik és amibe a kilincsnyelvet vissza tudjuk nyomni. Ez a távolság leggyakrabban (ha az első távolságra 90 mm-t mértünk) 45 mm, vagy (ha az első távolságra 55 mm-t mértünk) 55 mm, de ezektől eltérő is lehet.

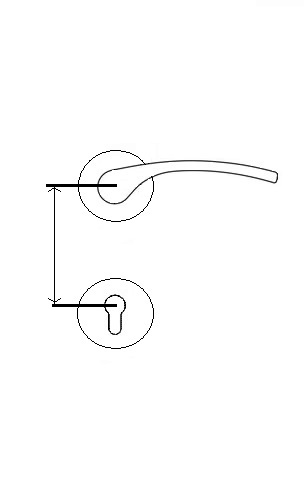

Ha a kilincs és a zárbetét/kulcslyuk/WC zár tengelyének közepe nem egy egybefüggő kilincscímmel van lefedve, hanem úgynevezett rozettával van takarva, vagyis külön van a kilincs alatt egy kerek, vagy ovális takaró és külön a betét/kulcslyuk/WC zár körül, akkor is ugyanígy kell eljárnunk a zár leméréséhez!
Tipikus méretek: -
- görgősek (kör alakú kis hengerek)
- peremesek (hosszúkás ovális formájúak)
- gombafejesek (hasonlóan a görgőshöz kerekek, de a külső kör alatt egy vékonyabb hengerben folytatódik)
A többpontos zárak tipikus méretei: 45/90, 45/92, de gyakori még a 35/90, 55/90, 35/92, 55/92 is. Sajnos a 90 és a 92 miliméter közötti különbséget nagyon könnyű rosszul mérni, ezért érdemes a cserélni kívánt zár típusát is felirni, mert az egyes gyártók jellemzően vagy az egyik, vagy a másik mérettel dolgoznak. Az Euro Elzett 90-es, a GU és a Roto 92-es kilincs-lyuk távolságú zárakat gyártanak.
A többpontos zárak hosszú (akár 2 méteres) oldalsó lemezét nem kell lemérni, mert ezt gyakran levágják, de a biztonságát ez nem befolyásolja.
Többpontos zárak több zárnyelvvel
Tartunk komplexebb többpontos zárakat is, melyekből a hagyományos kilincs- és zárnyelv mellett nem csak föl-le mozgó zárási pontok, hanem a normál zárnyelvnek megfelelő, vagy akár kampós (külön bevésendő zártestből) zárnyelv, vagy zárnyelvek jönnek ki - akár a kilincs alatt található zárbetét, akár külön hozzá tartozó zárbetét működtetésével.
Ilyen többpontos zár: a Triológia Dual 55/90, Multivektor 25/85, Triológia Reteszes 45/90, Triológia Reteszes 50/90 , Triológia Kampós 45/90, GU Secury MR2 45/92, GU Europa MR/R 28/92
Megkülönböztetünk kilincs és cilinder működtetésű többpontos zárat. A kilincs működtetésűnél a záráshoz (görgők, peremek, vagy gombafejek mozgatásához) a kilincset kell felfelé tolni, míg a cilinder működtetésűnél a cilinderzárban kell a kulcsot elfordítani. Ebből adódóan a kilincs működtetésűhöz nem alkalmas (kívül) fix gombos kilincsgarnitúrá!
Kilincs lemérése
A három kilincsfajta:

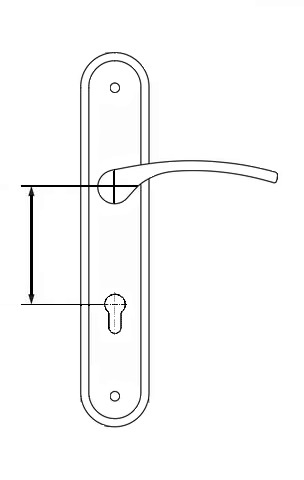

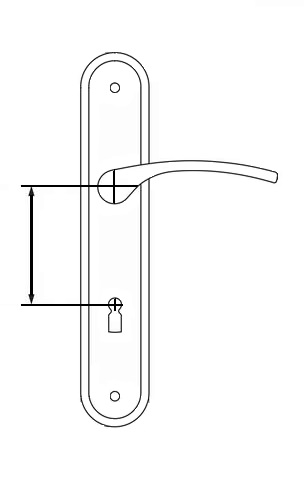

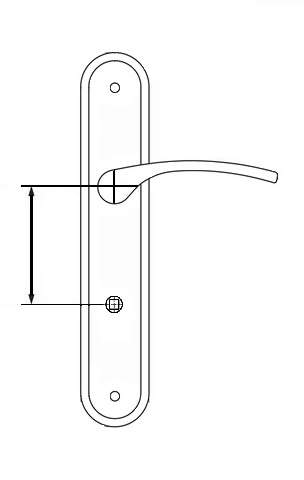

Kulcsos Cilinderes WC
